L'un des fabricants chinois d'assemblage de circuits imprimés, offrant une excellente qualité à un prix compétitif, est Hoshineo LCD-Tech. N'hésitez pas à nous contacter.
envoyer une demande
Description du produit
Notre processus d'assemblage de circuits imprimés commence par une consultation approfondie pour comprendre vos spécifications exactes et vos besoins de conception. Notre équipe expérimentée de concepteurs utilise les derniers outils logiciels pour transformer vos plans et créer un prototype entièrement fonctionnel. Une fois le prototype approuvé, nous utilisons ensuite nos méthodes de production de PCA de pointe pour assurer la cohérence et la qualité dans chaque ACP que nous fabriquons.
En tant que fournisseur leader de services d'assemblage de circuits imprimés de haute qualité, nous utilisons uniquement des matériaux de qualité supérieure et adhérons à des processus stricts de contrôle de la qualité pour nous assurer que vos conceptions PCA répondent à toutes les normes et réglementations pertinentes de l'industrie. De plus, nous offrons des prix compétitifs pour nos services PCA et travaillons dans votre budget pour fournir les meilleurs résultats possibles.
Hoshineo LCD-Tech Standard Black Solder Mask Mask PCB Produit Fonction et spécification
|
Article |
Spécification |
|
|
1 |
Numbr de la couche |
1-18layers |
|
2 |
Matériel |
FR-4, FR2.Taconic, Rogers, CEM-1 CEM-3, céramique, stratifié à dos métal |
|
3 |
Finition de surface |
Hasl (LF), placage d'or, ormersion nickel électrolaire or, étain d'immersion, OSP (entek) |
|
4 |
Épaisseur de planche de finition |
0,2 mm-6,00 mm (8mil-126mil) |
|
5 |
Épaisseur de cuivre |
1/2 oz min; 12 oz max |
|
6 |
Masque de soudure |
Vert / noir / blanc / rouge / bleu / jaune |
|
7 |
Min.Trace Largeur et espacement des lignes |
0,075 mm / 0,1 mm (3mil / 4mil) |
|
8 |
Diamètre du trou min pour le calibre CNC |
0,1 mm (4 mil) |
|
9 |
Diamètre de trou min pour poinçonner |
0,9 mm (35 mil) |
|
10 |
Plus grande taille de panneau |
610 mm * 508 mm |
|
11 |
Positon du trou |
+/- 0,075 mm (3mil) CNC Dring |
|
12 |
Largeur du conducteur (W) |
0,05 mm (2mil) ou; +/- 20% des œuvres d'art originales |
|
13 |
Diamètre du trou (H) |
PTH L: +/- 0,075 mm (3mil); Non-PTH L: +/- 0,05 mm (2mil) |
|
14 |
Tolérance |
Routage CNC de 0,125 mm (5mil); +/- 0,15 mm (6mil) en frappant |
|
15 |
Warp & Twist |
0,70% |
|
16 |
Résistance à l'isolation |
10kohm-20mohm |
|
17 |
Conductivité |
<50 ohm |
|
18 |
Tension de test |
10-300V |
|
19 |
Taille de panneau |
110 × 100 mm (min); 660 × 600 mm (max) |
|
20 |
Mélange de couche |
4 couches: 0,15 mm (6mil) max; 6 couches: 0,25 mm (10mil) max |
|
21 |
Min.Spacement entre le bord du trou au circuité pqttern d'une couche intérieure |
0,25 mm (10mi) |
|
22 |
Min.Spacant entre le modèle de circuit de la carte ouleneto d'une couche intérieure |
0,25 mm (10mi) |
|
23 |
Tolérance à l'épaisseur de la planche |
4 couches: +/- 0,13 mm (5mil); 6 couches: +/- 0,15 mm (6mil) |
|
24 |
Contrôle de l'impédance |
+/- 10% |
|
25 |
Différentes obstacles |
+ - / 10% |
Hoshineo LCD-Tech Standard Black Solder Mask Mask PCBusage Scénario
Électronique haut de gamme: dans les produits électroniques grand public, tels que les smartphones, les tablettes, l'audio haut de gamme, etc., le masque de soudure noire standard peut non seulement fournir une excellente protection de circuit, mais également améliorer la texture globale et la beauté du produit, pour répondre aux exigences élevées des consommateurs pour l'apparence du produit.
Équipement médical: L'équipement médical a généralement des exigences élevées pour l'apparence et l'identification des produits, et l'apparence noire unique du PCB standard du masque de soudure noire aide à distinguer et à identifier l'équipement, tout en répondant aux exigences strictes de l'équipement médical pour la stabilité et la sécurité des circuits.
Environnement à haute température: Le PCB du masque de soudure noir par la courte peut résister à la température élevée pendant le processus de soudage à haute température, il dispose donc d'une large gamme d'applications dans les produits électroniques qui nécessitent un soudage à haute température ou fonctionnent dans un environnement à haute température, tels que l'électronique automobile, l'équipement de contrôle industriel, etc.
Exigences résistantes à l'humidité et anti-corrosion: la couche de blocs de soudure noire possède de bonnes propriétés résistantes à l'humidité et anti-corrosion, et convient aux produits électroniques qui doivent travailler dans un environnement humide ou corrosif pendant longtemps, tels que l'équipement de détection marine, la carte de contrôle des équipements chimiques, etc.
Analyse optique et identification: Dans certains cas, où le balayage optique ou l'identification des codes à barres ou des marques sur la carte de circuit imprimé est requis, le masque de soudure noire standard peut fournir un fond clair et stable, améliorant la précision et la fiabilité du balayage optique.

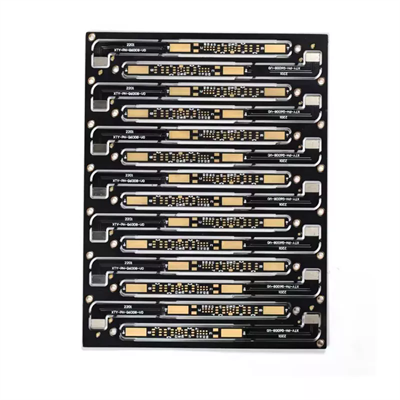

Hoshineo LCD-Tech Standard Black Solder Mask Mask PCB Détails
Emballage et expédition
Pour mieux garantir la sécurité de vos produits, des services d'emballage professionnels, respectueux de l'environnement, pratique et efficaces seront fournis.
FAQ
Q: Quel est le délai?
R: Après avoir passé une commande, le temps de gestion de la production est d'environ 20-25 jours dépend de votre quantité.
Q: Comment expédiez-vous les marchandises?
R: Nous expédions des échantillons par via Fast Express, car les commandes en vrac seront expédiées par mer ou en train.
Q: Pouvez-vous changer de configuration pour moi?
R: Oui, nous pouvons modifier la configuration en fonction de la demande des clients
